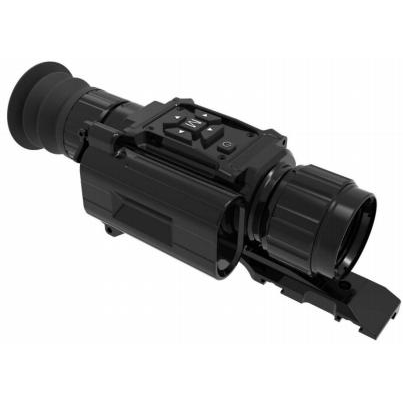

สายตาถ่ายภาพความร้อนมัลติฟังก์ชั่น

ช่วงการใช้งานของ Multifunctional Thermal Imaging Sight นั้นกว้างมาก และด้วยการพัฒนาอย่างต่อเนื่องและการแพร่หลายของเทคโนโลยีอินฟราเรด ทำให้แอพพลิเคชั่นใหม่ ๆ ได้รับการพัฒนาอย่างต่อเนื่อง ปัจจุบันมีประเภทการใช้งานหลักๆ ดังนี้ การวิจัยทางวิทยาศาสตร์ อุปกรณ์ไฟฟ้า อุปกรณ์เครื่องกลไฟฟ้า การควบคุมคุณภาพการวิจัยและพัฒนา การตรวจสอบอาคาร การทหาร และการรักษาความปลอดภัย

เครื่องตรวจจับอินฟราเรดความละเอียดสูงที่ไม่มีการระบายความร้อน
display จอแสดงผลสี OLED ความละเอียดสูงนำเข้าต้นฉบับ (1024 * 768)
design การออกแบบการใช้พลังงานต่ำ แบตเตอรี่ 18650 สองก้อนสามารถทำงานได้อย่างต่อเนื่องเป็นเวลา ≥8 ชั่วโมง
Ø การดำเนินงานที่ง่ายและรวดเร็ว อินเตอร์เฟซที่เป็นมิตรและมีมนุษยธรรม ➤เวลาเริ่มต้นสั้น พร้อมความสามารถในการสังเกตอย่างรวดเร็ว
function ฟังก์ชั่นซูมอิเล็กทรอนิกส์เพื่อปรับปรุงความแม่นยำในการเล็ง
➤ การออกแบบแว่นตาป้องกันแสงรั่ว ปกปิดได้ดี
5 รูปแบบการสร้างความแตกต่างเคอร์เซอร์ข้าม 4 สีที่แตกต่าง ปรับให้เข้ากับอุปกรณ์ที่แตกต่างกัน
Øเกรดการป้องกัน IP67 กันฝน ความน่าเชื่อถือสูง โครงสร้างที่ทนทาน
module โมดูลกำหนดระยะเลเซอร์ที่สามารถอัพเกรดได้

1.1 การแกะกล่อง
ก่อนใช้ผลิตภัณฑ์นี้ จะต้องดำเนินการต่อไปนี้ก่อน:
➤ เปิดกล่องบรรจุภัณฑ์และนำอุปกรณ์และชิ้นส่วนออกมา ➤ ตรวจสอบให้แน่ใจว่าไม่มีอุปกรณ์เสริมที่ขาดหายไป
➤ ตรวจสอบว่าอินเทอร์เฟซ ตัวเครื่อง เลนส์ใกล้วัตถุ และปุ่มการทำงานของอุปกรณ์ไม่เสียหาย
➤ ตรวจสอบให้แน่ใจว่าเลนส์ใกล้ตาทั้งหมดสะอาดและสามารถใช้งานได้ตามปกติ หมายเหตุ: หากอุปกรณ์เสริมใดสูญหายหรือเสียหายโปรดติดต่อฝ่ายบริการหลังการขายทันเวลา
1.2 การติดตั้งแบตเตอรี่

1.1.1 คำอธิบายแบตเตอรี่
1.ชื่อผลิตภัณฑ์: 18650 แบตเตอรี่ลิเธียม
2. จำนวน: 2 นอต
3. แรงดันไฟฟ้าทำงาน: 3.7V

1.1.2 การติดตั้ง
1. โปรดใช้แบตเตอรี่ลิเธียมไอออนแบบชาร์จไฟได้ 18650 ที่มีแรงดันไฟฟ้า 3.7V
2. คลายเกลียวฝาครอบแบตเตอรี่ทวนเข็มนาฬิกา ใส่ขั้วบวกและขั้วลบของแบตเตอรี่เข้าไปในช่องใส่แบตเตอรี่ตามเครื่องหมาย แล้วขันฝาครอบแบตเตอรี่ให้แน่น
หมายเหตุ: ห้ามมิให้ติดตั้งแบตเตอรี่แบบย้อนกลับโดยเด็ดขาด และลูกค้าจะต้องรับผิดชอบความเสียหายของอุปกรณ์ที่เกิดจากการติดตั้งแบบย้อนกลับ

1.3 โฟกัส
1. เลือกเลนส์ที่เหมาะกับสภาพแวดล้อมปัจจุบัน และหมุนเลนส์ไปที่ระยะอนันต์
2. จัดตำแหน่งเป้าหมาย หมุนเลนส์ใกล้วัตถุเพื่อปรับความชัดเจนของภาพ เพื่อให้เป้าหมายเข้าถึงได้ชัดเจนที่สุด

2.1 หน้าหลัก
หน้าแรกที่คุณเห็นเมื่อเปิดเครื่องคือหน้าหลัก หน้าหลักประกอบด้วยพิกัด เข็มทิศอิเล็กทรอนิกส์ เวลา และข้อมูลอื่นๆ



(1) ไม้บรรทัด
➤ เข็มทิศอิเล็กทรอนิกส์
➤ เคอร์เซอร์ข้าม
(2) แถบสถานะ
แถบสถานะแสดงสถานะปัจจุบันของระบบ:
➤ ระดับแบตเตอรี่
⁃ โหมด
⁃ เวลา
➤ การขยายภาพ

3 ฟังก์ชั่น
31 คำจำกัดความของฟังก์ชันคีย์



ปุ่มขึ้นเมนูหลัก/ปุ่มลัดการขยาย/ปุ่มลัดภาพซ้อนภาพ
ปุ่มเมนู/ปุ่มออกเมนู
ปุ่มลัดเมนูหลัก/ปุ่มลัดสลับโหมด

กดปุ่มวัดระยะเลเซอร์สั้น ๆ (อุปกรณ์เสริม) / ปุ่มปรับค่า

สวิตช์ตัวเลือกเมนูย่อย/ปุ่มเพิ่มค่าตัวเลข
เปิด/ปิด/ไฮเบอร์เนต

3.2 คำอธิบายฟังก์ชันโดยละเอียด
3.2.1 เปิด/ปิดเครื่อง
เปิดเครื่องโดยกดปุ่มสั้นๆ แล้วปิดเครื่องโดยกดปุ่มค้างไว้แล้วเปิดเครื่องโดย
ปุ่มสั้นเพื่อการนอนหลับ
กดปุ่มสั้นๆหากต้องการเปิดเครื่อง ให้กดปุ่มค้างไว้เพื่อปิดเครื่อง และกดปุ่มสั้นๆ เพื่อเข้าสู่โหมดสลีปเมื่อเปิดเครื่อง
3.2.2 เมนู
รอประมาณ 10 วินาทีหลังจากเปิดเครื่อง และในโหมดคู่ของหน้าหลัก ให้กดปุ่มสั้น ๆ เพื่อแสดงเมนูหลัก
หนึ่ง. จากนั้นคุณสามารถย้ายและสลับตัวเลือกต่างๆ ในเมนูหลักได้โดยการกดปุ่มขึ้นและลงสั้นๆ ดังแสดงในรูปที่ 4-2



3.2.3 ภาษา
กดปุ่มสั้นๆเพื่อเปิดเมนูหลัก ให้กดปุ่มสั้นๆลงเพื่อเลือก "ภาษา" กดปุ่มสั้นๆ
กุญแจสำคัญในการเปลี่ยนภาษา ดังแสดงในรูปที่ 4-3:



3.2.4 ช่วงเลเซอร์ (ไม่จำเป็น)
กดปุ่มสั้นๆเพื่อเปิดเมนูหลักโดยการกดปุ่มสั้นๆลง เลือก "การวัดระยะทาง" กดปุ่มสั้นๆ
ปุ่มเพื่อสลับหน่วยระยะทาง ดังแสดงในรูปที่ 4-4:



3.2.5 การติดตามฮอตสปอต
กดปุ่มสั้นๆเพื่อเปิดเมนูหลัก ให้กดปุ่มสั้นๆลง เลือก "การติดตามฮอตสปอต" กดสั้นๆ
กดปุ่มเพื่อสลับสวิตช์ ดังแสดงในรูปที่ 4-5:



3.2.6 รูปภาพซ้อนรูปภาพ
กดปุ่มสั้นๆเพื่อเปิดเมนูหลัก ให้กดปุ่มสั้นๆลงเพื่อเลือก "ภาพซ้อนภาพ" กดสั้นๆ
กดปุ่มเพื่อสลับสวิตช์ ดังแสดงในรูปที่ 4-6:



3.2.7 เข็มทิศอิเล็กทรอนิกส์
กดปุ่มสั้นๆเพื่อเปิดเมนูหลัก ให้กดปุ่มสั้นๆลง เลือก "เข็มทิศอิเล็กทรอนิกส์" แล้วกดสั้นๆ
ปุ่มเพื่อสลับไปที่เมนูย่อย เข็มทิศ และตัวเลือกสวิตช์แพนและเอียง กดปุ่มสั้นๆเพื่อเปลี่ยนสวิตช์ ตามที่แสดงในภาพ



3.2.8 การปรับภาพ
กดปุ่มสั้นๆเพื่อเปิดเมนูหลักโดยการกดปุ่มสั้นๆลง เลือก "การปรับภาพ" กดสั้นๆ
กดปุ่มเพื่อสลับไปที่เมนูย่อย ตามด้วยการปรับคอนทราสต์ การปรับความสว่าง และการสลับโหมดภาพ
กดปุ่มเพื่อสลับและปรับเปลี่ยน ดังแสดงในรูปที่ 4-8:



3.2.9 การปรับระดับการลับคม
กดปุ่มสั้นๆเพื่อเปิดเมนูหลัก กดปุ่มสั้น ๆ ลงเพื่อเลือก "การปรับระดับความคมชัด" สั้น ๆ
กดปุ่มเพื่อปรับระดับการลับคม ดังแสดงในรูปที่ 4-9:



3.2.10 การชดเชยองค์ประกอบตาบอด
กดปุ่มสั้นๆเพื่อเปิดเมนูหลัก กดปุ่มลงสั้นๆเพื่อเลือก "การชดเชยองค์ประกอบตาบอด" การทำงาน เลือกปุ่มลัดการชดเชยด้วยตนเองให้ปรับแกน X, Y ให้เป็นองค์ประกอบตาบอด
จากนั้นดำเนินการกำจัดองค์ประกอบตาบอดตามตัวเลือกแล้วบันทึก ดังแสดงในรูปที่ 4-10:



3.2.11 คืนค่าการตั้งค่าจากโรงงาน
กดปุ่มสั้นๆเพื่อเปิดเมนูหลักโดยกดปุ่มลงสั้น ๆให้เลือก "เรียกคืนการตั้งค่าจากโรงงาน" กดปุ่มสั้นๆ หลังจากข้อความแจ้งปรากฏขึ้น ให้กดปุ่มสั้นๆอีกครั้งเพื่อยืนยันการบูรณะ ดังแสดงในรูปที่ 4-11:



3.2.12 การตั้งเวลา
กดปุ่มสั้นๆเพื่อเปิดเมนูหลัก กดปุ่มสั้น ๆ เพื่อเลือก "การตั้งค่าเวลา" และกดปุ่มสั้น ๆหากต้องการสลับไปที่เมนูย่อยซึ่งเป็นตัวเลือกการปรับปฏิทินและเวลา ให้กดปุ่มสั้นๆเพื่อเลือกขึ้น กดลงเพื่อปรับ ดังแสดงในรูปที่ 4-12:



3.3 การแก้ไขเคอร์เซอร์ข้าม
3.3.1 หน่วยความจำประเภทปืน
กดปุ่มค้างไว้เพื่อเปิดเมนูการปรับเคอร์เซอร์ข้าม กดปุ่มลงสั้น ๆ เพื่อเลือก "การเลือกประเภทปืน" กดปุ่มสั้น ๆเพื่อเปลี่ยนประเภทปืน ดังแสดงในรูปที่ 4-13:



3.3.2 การปรับพิกัดแกน X
กดปุ่มค้างไว้เพื่อเปิดเมนูการปรับเคอร์เซอร์ข้าม กดปุ่มลงสั้น ๆ เพื่อเลือก "แกน X" กดปุ่มสั้น ๆ เพื่อปรับตำแหน่งพิกัดแกน X ของเคอร์เซอร์กากบาท ดังแสดงในรูปที่ 4-14:



3.3.3 การปรับพิกัดแกน Y
กดปุ่มค้างไว้เพื่อเปิดเมนูการปรับเคอร์เซอร์ข้าม กดปุ่มลงสั้น ๆ เพื่อเลือก "แกน Y" และกดปุ่มสั้น ๆเพื่อปรับตำแหน่งพิกัดแกน Y ของเคอร์เซอร์กากบาท ดังแสดงในรูปที่ 4-15:



3.3.4 การปรับรูปแบบเส้นเล็งของเคอร์เซอร์กากบาท
กดปุ่มค้างไว้เพื่อเปิดเมนูการปรับเคอร์เซอร์ข้ามให้กดปุ่มลงสั้น ๆเพื่อเลือก "สไตล์เรติเคิล" ให้กดปุ่มสั้นๆ เพื่อเปลี่ยนสไตล์ ดังแสดงในรูปที่ 4-16:



3.3.4 การปรับสีเคอร์เซอร์ข้าม
กดปุ่มค้างไว้เพื่อเปิดเมนูการปรับเคอร์เซอร์ข้าม กดปุ่มลงสั้น ๆ เพื่อเลือก "สี" กดปุ่มสั้น ๆเพื่อเปลี่ยนสีของเคอร์เซอร์กากบาท ดังแสดงในรูปที่ 4-17:



3.3.4 การจัดเก็บรูปแบบ
กดปุ่มค้างไว้เพื่อเปิดเมนูการปรับเคอร์เซอร์ข้ามให้กดปุ่มลงสั้น ๆ เพื่อเลือก "บันทึกการตั้งค่า" ค่าเริ่มต้นคือ "Y" กดปุ่มสั้น ๆหากต้องการบันทึก ระบบจะบันทึกรูปแบบเคอร์เซอร์ที่แก้ไขและปรับแต่งแล้ว กดปุ่มสั้นๆถ้าไม่บันทึก ดังแสดงในรูปที่ 4-18:



3.3.5 กลับสู่อินเทอร์เฟซหลัก
กดปุ่มสั้นๆเพื่อออกจากเมนูและเข้าสู่อินเทอร์เฟซหลัก
